Materials & Plating in SD Card Connectors: Impact on Signal Integrity and Long-Term Reliability

Introduction: Why Materials & Plating Matter


As data speeds continue to increase in 5G, IoT, and edge computing devices, SD card connectors are no longer simple mechanical components—they are critical parts of the signal transmission path.

At high frequencies, especially with SD Express and PCIe-based architectures, even microscopic differences in materials and plating can significantly impact:

Signal integrity
Contact resistance stability
Long-term reliability

At MOARCONN, we leverage over 16 years of experience in connector manufacturing, offering fully integrated production from tooling to plating optimization.
SD card connectors factory

1. The Physics Behind Plating: Skin Effect


At high frequencies, electrical current flows mainly on the surface of a conductor due to the Skin Effect.

Key Implications:
The plating layer becomes the primary signal carrier
Poor plating quality leads to signal degradation
Risks:
Increased insertion loss
Signal reflection (return loss)
Eye diagram collapse

2. Core Materials in SD Card Connectors

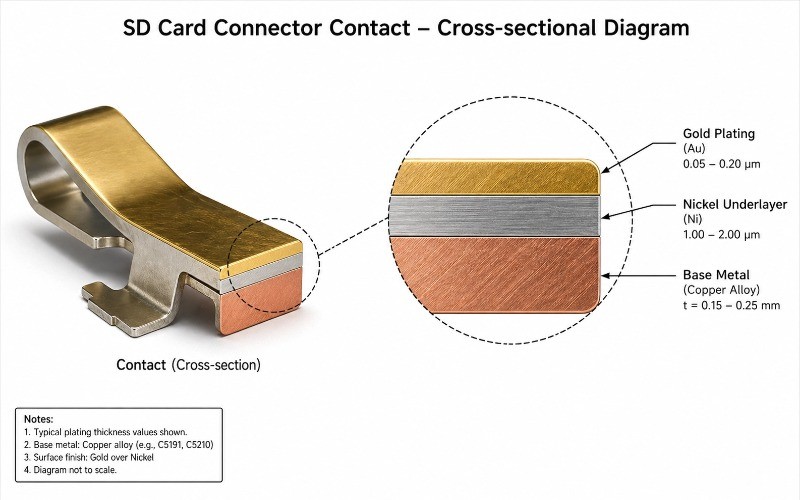

2.1 Terminal Materials
Copper alloys (C2680, C7025)
High elasticity materials for stable contact
2.2 Housing Materials
LCP (Liquid Crystal Polymer)
High-temperature plastics

These materials ensure:

Mechanical stability
Consistent electrical performance
SD card connectors factory

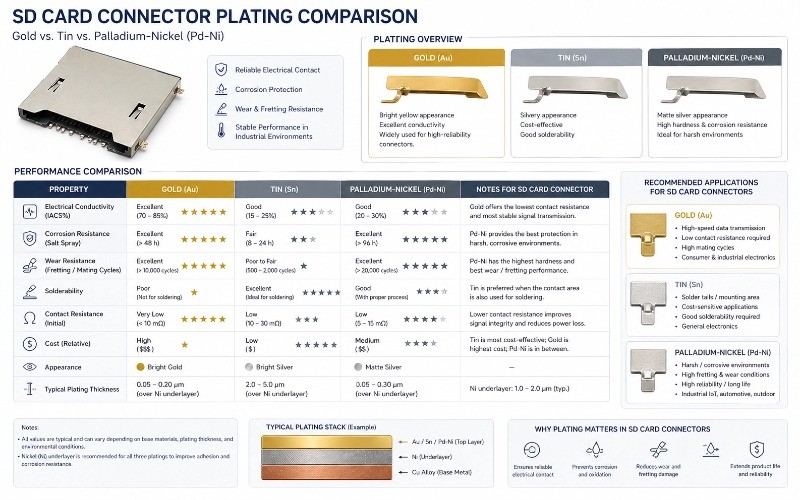

3. Plating Types and Their Performance


Gold Plating (Au)
Excellent conductivity
Strong corrosion resistance
Ideal for high-speed applications
Tin Plating (Sn)
Cost-effective
Prone to oxidation
Palladium-Nickel (Pd-Ni)
High wear resistance
Balanced performance

At MOARCONN, plating is optimized through:

Selective plating design
Thickness control
Surface finishing precision

4. Impact of Plating on Signal Integrity


Key parameters affected:

Insertion Loss (IL)
Return Loss (RL)
Crosstalk (XT)
Impedance stability
Mechanisms:
Contact resistance fluctuation
Surface roughness
Oxidation effects

High-quality plating ensures stable high-speed performance.

5. Long-Term Reliability Considerations


Key Factors:
Insertion cycle durability
Environmental resistance
Mechanical stability
Risks Without Proper Plating:
Data errors
Intermittent connection
Signal failure
SD card connectors factory

6. MOARCONN Engineering Solutions


At MOARCONN, we provide:

Integrated Manufacturing
Tooling, stamping, molding, assembly
Plating Optimization
Selective gold plating
Thickness customization
Signal Integrity Support
PCB layout guidance
Impedance matching
Custom Industrial Solutions
High vibration resistance
Extended lifecycle

7. Practical Selection Guide


Engineers should consider:

Data rate requirements
Insertion cycle expectations
Environmental conditions
Recommendations:
Use gold plating for high-speed applications
Ensure plating thickness matches lifecycle needs
Choose suppliers with SI testing capabilities

8. Future Trends


Transition to PCIe/NVMe architectures
Higher frequency demands
Advanced plating technologies

MOARCONN continues to innovate in:

High-performance materials
Next-generation connector design

Conclusion


Materials and plating are critical to the performance of SD card connectors.

They directly influence:

Signal integrity
Reliability
Product lifespan

MOARCONN provides engineered solutions tailored for high-speed and industrial applications.
