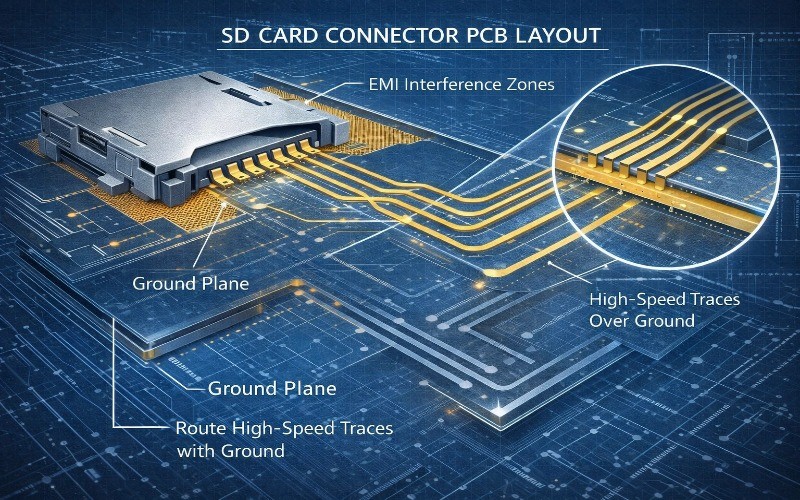

Q1: What PCB layout rules should be followed for SD card connectors?


A1:Best practices include placing the connector near the PCB edge, minimizing trace length, maintaining a continuous ground plane, and controlling differential impedance between 85Ω and 100Ω.
Moarconn provides engineering-optimized SD card connector solutions that simplify high-speed PCB integration.
